نصب و راه اندازی آسانسور هیدرولیک
آسانسور هیدرولیکی نوعی آسانسور است که با استفاده از نیروی فشار روغن برای بالا بردن کابین و نیروی جاذبه زمین برای پایین آمدن آن کار میکند. در این سیستم، یک جک هیدرولیکی وظیفه ایجاد فشار روغن را بر عهده دارد و کابین آسانسور بر روی این جک قرار میگیرد. تصور کنید یک جک ماشین را به صورت عمودی زیر کابین آسانسور قرار دادهایم. با فعال شدن پمپ هیدرولیک، روغن به داخل سیلندر جک پمپ شده و باعث بالا رفتن پیستون و در نتیجه کابین آسانسور میشود. برای پایین آمدن کابین، شیر برقی باز شده و روغن به آرامی از سیلندر خارج و به مخزن باز میگردد. آسانسورهای هیدرولیکی معمولاً در ساختمانهای کم ارتفاع (تا حدود 6 طبقه) استفاده میشوند و به دلیل ایمنی بالا، حرکت نرم و صرفه جویی در مصرف انرژی مورد توجه قرار گرفتهاند.
اجزای اصلی آسانسور هیدرولیکی

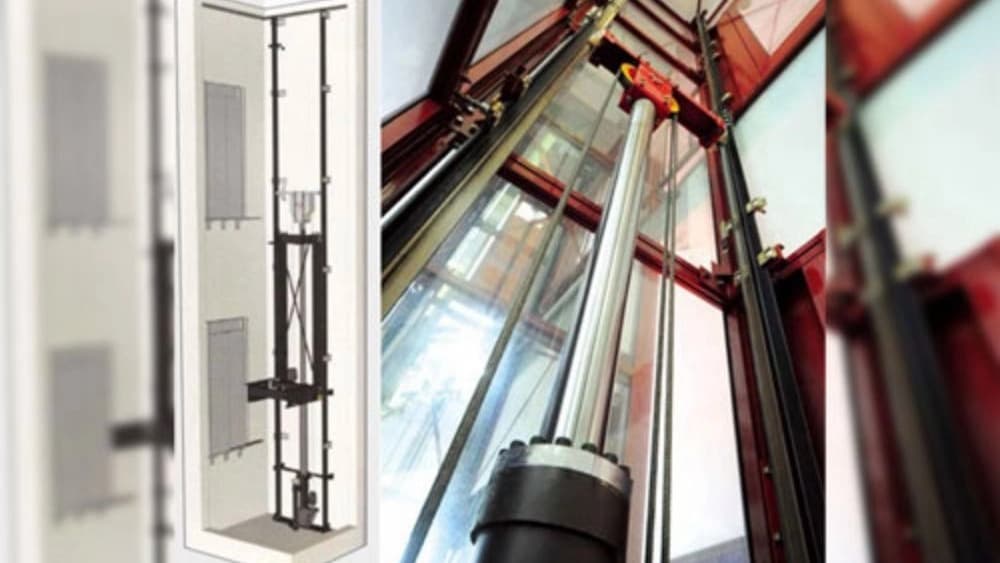

- جک هیدرولیک: قلب تپنده آسانسور هیدرولیکی است که وظیفه تامین نیروی لازم برای حرکت کابین را بر عهده دارد. جک هیدرولیک از یک سیلندر، پیستون و روغن هیدرولیک تشکیل شده است.
- پاوریونیت: شامل موتور الکتریکی، پمپ هیدرولیک، مخزن روغن و شیرهای کنترل است. پاوریونیت وظیفه تامین فشار روغن و کنترل جریان آن را بر عهده دارد.
- کابین: محفظهای است که مسافران و بار در آن قرار میگیرند. کابین آسانسور هیدرولیکی بر روی پیستون جک هیدرولیک نصب میشود.
- درب کابین و درب طبقه: برای ورود و خروج مسافران به کابین و ایمنی بیشتر استفاده میشوند.
- سیستم کنترل: شامل تابلو فرمان، شستیها، سنسورها و سایر قطعات الکترونیکی است که وظیفه کنترل حرکت آسانسور، باز و بسته کردن دربها و ایمنی سیستم را بر عهده دارد.
- ریل و وزنه تعادل: در برخی از آسانسورهای هیدرولیکی برای افزایش پایداری و کاهش مصرف انرژی از ریل و وزنه تعادل استفاده میشود.
مزایای آسانسور هیدرولیکی
- ایمنی بالا(عدم سقوط آسانسور به دلیل برخورداری از جک)
- احتیاجی به وزنه تعادل ندارد
- کاهش فضای چاه اسانسور(نیازی به وزنه تعادل ندارد)
- حذف موتورخانه در بالای چاه آسانسور
- کاهش هزینه ساخت آسانسور
- کاهش وزن ساختمان(نیاز به سازههای کمتر در زمان آهنکشی آسانسور دارد)
- قابل استفاده برای جابهجایی بار
- کاهش هزینه برق
- برای جابهجایی به سمت پایین به نیروی موتور احتیاجی ندارد
- حرکتی یکنواخت و بی صدا
- سرویس کاری راحت آسانسور(دسترسی به موتورخانه آسانسور راحتتر است)
- نبود موتورخانه در راس چاه باعث کاهش صدای استارت موتور
- طول عمر قطعات آسانسور هیدرولیکی زیادی است.
انواع آسانسور هیدرولیک
آسانسور هیدرولیکی همانند سایر آسانسورها انواع مختلفی دارد و هرکدام از آنها ویژگی و خصوصیات مخصوص به خود دارند. انواع آسانسور هیدرولیکی عبارت است از: آسانسور هیدرولیک چاهکدار آسانسور هیدرولیک بدون چاهک آسانسور هیدرولیک طنابی آسانسور هیدرولیک بدون اتاق
طراحی و اجرای اسانسور هیدرولیکی در شهریار

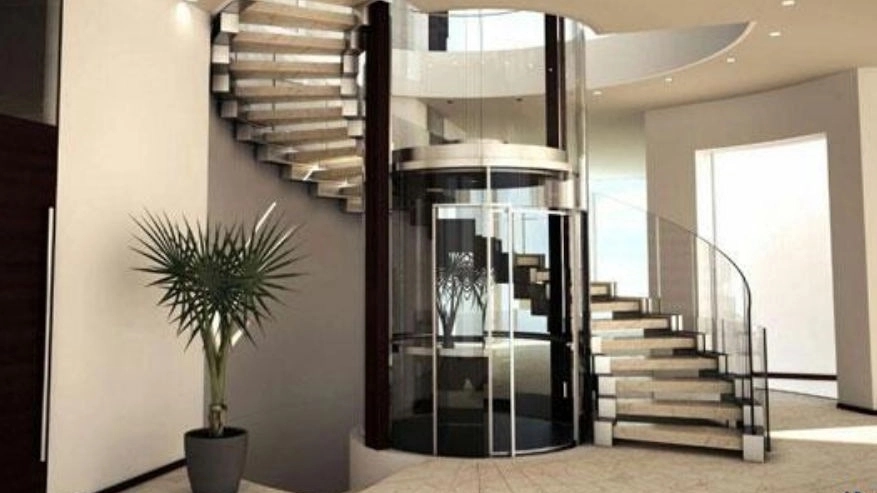

آسانسورهای هیدرولیک از ایمنترین آسانسورهایی است که در ساختمانهای چند طبقه نصب میشود. این نمونه از آسانسورها طراحی و ظاهر زیبایی دارند و معمولاً در خانههای2 الی 4 طبقه مورد استفاده قرار میگیرد. این نمونه از آسانسورها بر خلاف سایر آسانسورها در مواقع آتش سوزی قابل اعتماد و مسفرثمر میباشد. امکان نصب آسانسور هیدرولیکی در بیرون و یا داخل خانه امکان پذیر است و فقط کافی است فضایی از ساختمان را به آن اختصاص داد. در زمان نصب و طراحی آسانسور هیدرولیکی باید موارد و نکاتی را رعایت کرد.
نکاتی که زمان نصب و طراحی آسانسور هیدرولیکی باید رعایت کرد

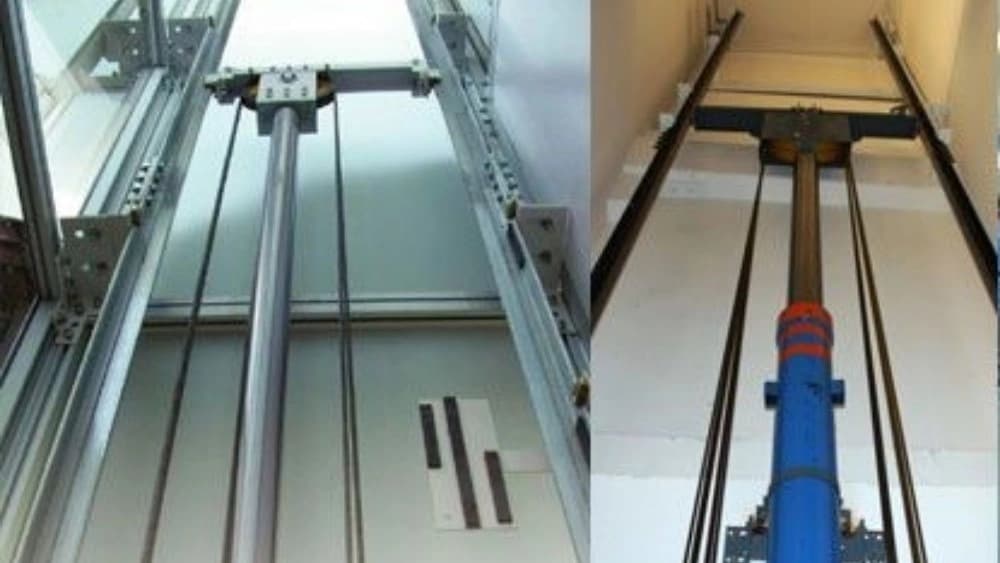

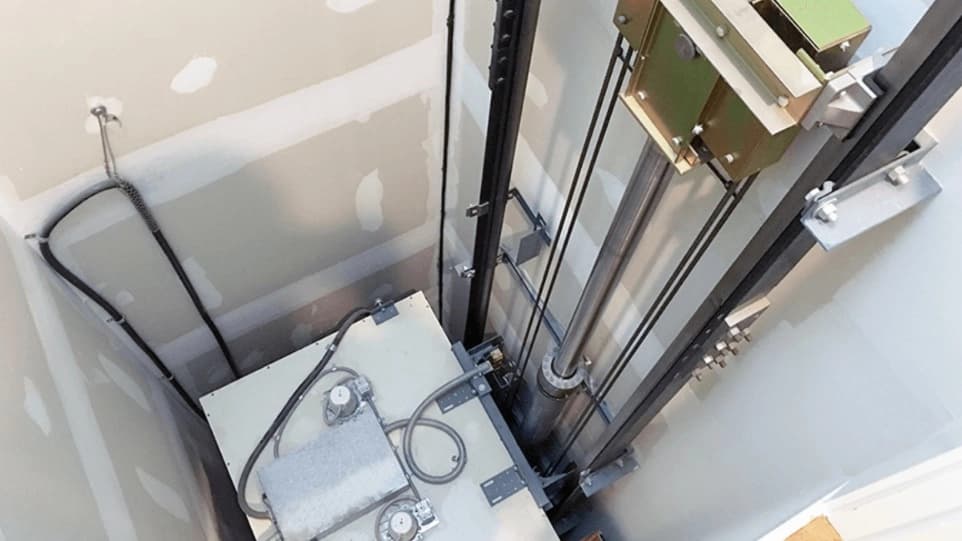

حفر چاهک: اولین گام برای نصب هر نمونه آسانسوری، نصب چاهک آن میباشد. چاهک آسانسور باید چند متر پایینتر از طبقه همکف یا فنداسیون ساختمان حفر شود. در چاهک آسانسورهای هیدرولیکی، سیلندر پیستون قرار میگیرد، بنابراین باید سوراخی برای قرار گرفتن سیلندر پیستون در چاهک در نظر گرفته شود. پس از حفر چاهک باید بتن ریزی و استحکامات لازم صورت بگیرد. مشخص کردن و ایجاد مسیر کشش: مسیر کشش به دو صورت مدولار یا یکپارچه در محل آسانسور ایجاد کرد. سیلندر و پیستون پس از مشخص کردن و ساخت مسیر کشش باید بر روی آسانسور نصب شوند. پمپ آسانسور معمولاً در چاهک آسانسور نصب میشود؛ اما در برخی موارد ممکن است فضای دیگری برای نصب آن در نظر گرفته شود. ایمن سازی: در مرحله آخر نصب باید کابین آسانسور و اتصال هیدرولیک به آن ایمن شود. این مرحله باید پس از نصب مسیر کشش و اتصال پیستون و پمپ انجام شود. دربهای قفل شونده، کنترل کننده دما، چراغهای اضطراری و هشدار دهندهها نیز باید در این مرحله نصب شوند.
انواع موتور آسانسور هیدرولیکی
موتور هیدرولیکی مغروق در روغن: همانطور که از اسم آن مشخص است، این مدل از موتورها به طور کامل در روغن قرار میگیرند و به نیاز به تعویض روغن ندارند. از طرفی به دلیل این که در روغن قرار میگیرند عمر طولانیتر، صدای کمتر و مصرف برق پایینتری دارند. از این مدل موتورها در آسانسورهای خانگی و آسانسورهای خودروبر استفاده میشود. موتور هیدرولیکی خشک: نوع دیگری از موتورهای هیدرولیکی، موتورهای خشک است که خارج از روغن قرار دارند. این مدل از موتورها در بالا و در کنار مخزن پاوریونیت نصب میشوند و برق ورودی آنها تک فاز و یا سه فار است.
لوازم اصلی آسانسور هیدرولیک شهریار
- تابلو فرمان – Elevator Control Panel
- جک – Elevator Jacks
- کاراسلینگ – Carsling
- پاوریونیت – Power Unit
- لوله و شلنگ انتقال – hydraulic elevator transfer pipe and hose
تفاوت بین بالابر و آسانسور هیدرولیک
کاربری: بالابر هیدرولیک به عنوان یک دستگاه حمل و نقل کوتاه مسافتی برای بارهای سنگین در ساختمانها و اماکن صنعتی و تجاری استفاده میشود. به عبارت دیگر، بالابر هیدرولیک برای حمل و نقل بارهای سنگین در فواصل کوتاه و بدون تعداد بالای مسافر استفاده میشود.
طراحی: بالابر هیدرولیک عموماً دارای سطح بار بالایی است که باعث حمل بارهای سنگین به صورت عمودی میشود. همچنین، این دستگاه بیشتر از روی زمین و به شکلی ثابت نصب میشود.
به عنوان مقابل، آسانسور هیدرولیک عموماً برای حمل و نقل افراد و بارهای سبک و متوسط در ساختمانها و مکانهای عمومی استفاده میشود. به عبارت دیگر، آسانسور هیدرولیک برای حمل و نقل بارها و افراد در فواصل طولانی و با تعداد بالای مسافر استفاده میشود.
در طراحی آسانسور هیدرولیک، یک سطح بار به طول چندین متر دارد که برای حمل بارها و افراد به صورت عمودی و همچنین افقی استفاده میشود. آسانسور هیدرولیک همچنین در طبقات مختلف ساختمانها نصب شده و در طبقات مختلف بوجود میآید.
قابلیت حمل: بالابر هیدرولیک در مقابل آسانسور هیدرولیک، قابلیت حمل بارهای سنگینتری دارد و میتواند وزنهایی تا حدود ۵ تن را حمل کند. همچنین، بالابر هیدرولیک میتواند بارها را به ارتفاعات بالاتری نسبت به آسانسور هیدرولیک حمل کند.
سرعت حرکت: آسانسور هیدرولیک اغلب با سرعت حرکت بیشتری نسبت به بالابر هیدرولیک عمل میکند. این به دلیل محدودیت سرعت حرکت بالابر هیدرولیک در حمل بار سنگین است.
به طور کلی، بالابر هیدرولیک و آسانسور هیدرولیک در کاربرد خود به تفاوتهای قابل توجهی نیاز دارند و برای استفاده در صنایع و مکانهای مختلف، انتخاب مناسب بین دو دستگاه باید با توجه به نیاز و مورد استفاده خاص خود صورت گیرد.
